Mạng hình sao (Star Network)
Có tất cả các trạm được kết nối với một thiết bị trung tâm có nhiệm vụ nhận tín hiệu từ các trạm và chuyển đến trạm đích. Tùy theo yêu cầu truyền thông trên mạng mà thiết bị trung tâm có thể là hub, switch, router hay máy chủ trung tâm. Vai trò của thiết bị trung tâm là thiết lập các liên kết Point – to – Point.
Ưu điểm: Thiết lập mạng đơn giản, dễ dàng cấu hình lại mạng (thêm, bớt các trạm), dễ dàng kiểm soát và khắc phục sự cố, tận dụng được tối đa tốc độ truyền của đường truyền vật lý.
Khuyết điểm: Độ dài đường truyền nối một trạm với thiết bị trung tâm bị hạn chế (bán kính khoảng 100m với công nghệ hiện nay).

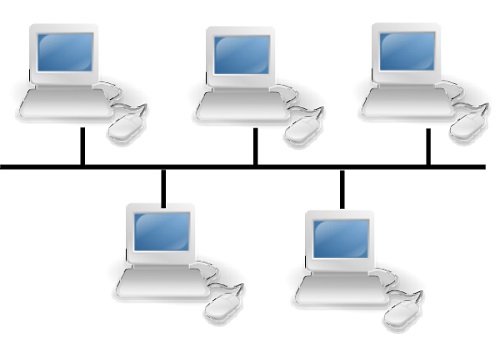

Mạng tuyến tính (Bus Network)
Có tất cả các trạm phân chia trên một đường truyền chung (bus). Đường truyền chính được giới hạn hai đầu bằng hai đầu nối đặc biệt gọi là terminator. Mỗi trạm được nối với trục chính qua một đầu nối chữ T (T-connector) hoặc một thiết bị thu phát (transceiver). Mô hình mạng Bus hoạt động theo các liên kết Point–to–Multipoint hay Broadcast.
Ưu điểm: Dễ thiết kế và chi phí thấp.
Khuyết điểm: Tính ổn định kém, chỉ một nút mạng hỏng là toàn bộ mạng bị ngừng hoạt động.

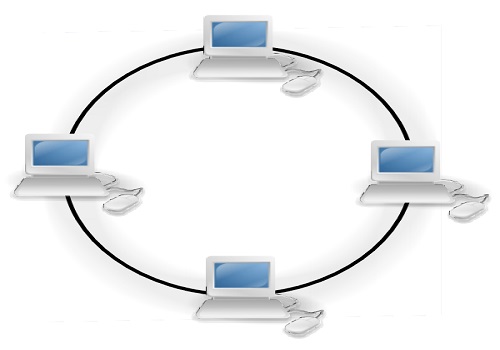

Mạng hình vòng (Ring Network)
Tín hiệu được truyền đi trên vòng theo một chiều duy nhất. Mỗi trạm của mạng được nối với nhau qua một bộ chuyển tiếp (repeater) có nhiệm vụ nhận tín hiệu rồi chuyển tiếp đến trạm kế tiếp trên vòng. Như vậy tín hiệu được lưu chuyển trên vòng theo một chuỗi liên tiếp các liên kết Point–to–Point giữa các repeater.
Ưu điểm: Mạng hình vòng có ưu điểm tương tự như mạng hình sao.
Nhược điểm: Một trạm hoặc cáp hỏng là toàn bộ mạng bị ngừng hoạt động, thêm hoặc bớt một trạm khó hơn, giao thức truy nhập mạng phức tạp.
Mạng kết hợp
Kết hợp hình sao và tuyến tính (Star Bus Network): Cấu hình mạng dạng này có bộ phận tách tín hiệu (splitter) giữ vai trò thiết bị trung tâm, hệ thống dây cáp mạng cấu hình là Star Topology và Linear Bus Topology. Lợi điểm của cấu hình này là mạng có thể gồm nhiều nhóm làm việc ở cách xa nhau, ARCNET là mạng dạng kết hợp Star Bus Network. Cấu hình dạng này đưa lại sự uyển chuyển trong việc bố trí đường dây tương thích dễ dàng đối với bất cứ toà nhà nào.
Kết hợp hình sao và vòng (Star Ring Network): Cấu hình dạng kết hợp Star Ring Network, có một "thẻ bài" liên lạc (Token) được chuyển vòng quanh một cái HUB trung tâm. Mỗi trạm làm việc được nối với HUB – là cầu nối giữa các trạm làm việc và để tǎng khoảng cách cần thiết.
